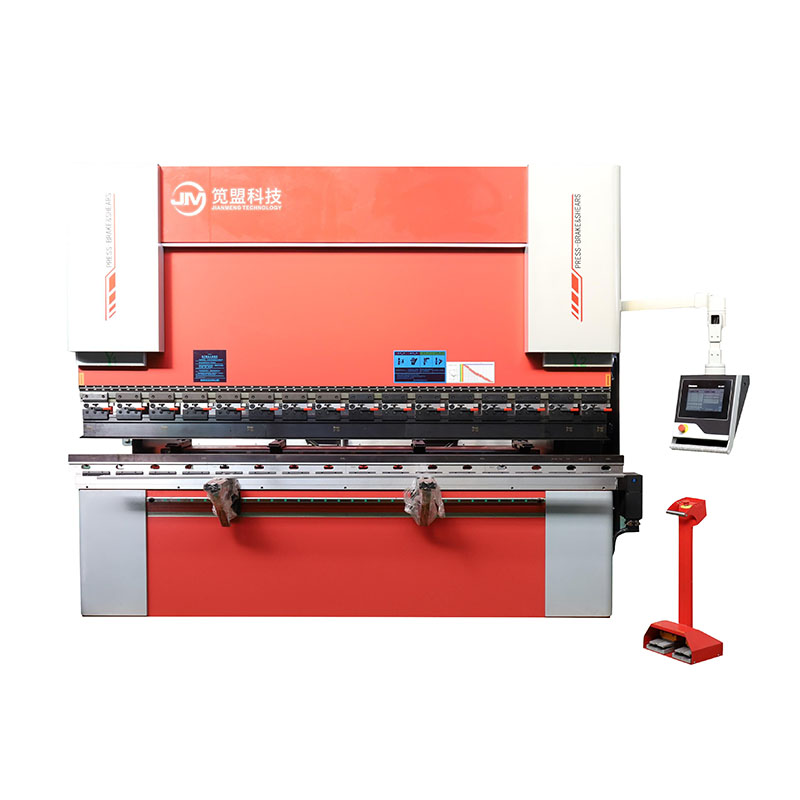

ترمز پرس هیدرولیک تولید شده توسط سازنده چینی JM بهترین انتخاب برای شرکت استارتاپی است تا در هزینه خود صرفه جویی کند یا هر کسی که می خواهد از دستگاه به روشی آسان استفاده کند.

مدل ماشین و تعداد شفت کنترل

تعداد محورهای کنترل: 4+1

عملکرد رابط خمشی هوشمند محفوظ است

پیکربندی اصلی دستگاه

بدنه ویژه دستگاه الکتروهیدرولیک WE67K، درمان پیری و عادی سازی.

درپوش عقب مجهز به موتور سروو با کارایی بالا و بال اسکرو است.

سیستم CNC استاندارد هلندی DELEM-DA53T کاملاً یکپارچه.

1 مجموعه قالب استاندارد بالا و پایین با تناژ یکسان (قالب پایین بر اساس محصولات خمشی طراحی شده است).

لوازم جانبی اصلی وارداتی ترمز پرس هیدرولیک

- سیستم CNC: DELEM هلند

- سیستم هیدرولیک: Rexroth

- خط کش گریتینگ: GIVI

- پمپ روغن فشار قوی: SUNNY

- دستگاه ولتاژ پایین: اشنایدر

- اتصال لوله روغن: DEGUO

- مهر: پارکر

پارامترهای فنی اصلی دستگاه:

مشخصات ساختار ماشین و پیکربندی استاندارد

این قاب در فولاد جوش داده شده است، تنش های داخلی را با نرمال سازی و ارتعاش فرکانس بالا از بین می برد، دقت کلی ماشین ابزار را تضمین می کند، دارای بهترین سفتی، توانایی ضد پیچش و ضد کج شدن عالی است. صفحه میز کار ضخیم تر و لغزنده ضخیم تر، دستگاه را بسیار سفت می کند. بنابراین، هنگام خم شدن، تغییر شکل لغزنده و میز کار بسیار کم است و قطعه کار دارای خطی و یکنواختی زاویه عالی است.

برای اطمینان از دقت ماشینکاری، از دستگاه فرز حفاری کف بزرگ و روش ماشینکاری یکبار پس از جوشکاری یکپارچه برای انجام ماشینکاری دقیق استفاده کنید.

مشخصات فنی تجهیزات ترمز پرس هیدرولیک

سیستم هیدرولیک ویژه (سیستم کنترل همگام سازی سروو تناسبی الکتروهیدرولیک) دستگاه خم کن Rexroth در آلمان پذیرفته شده است. این سیستم یک سیستم کنترل موقعیت، از نوع حلقه بسته است. به صورت پویا خطای همگام سازی بلوک اسلاید را از طریق خط کش گریتینگ تشخیص می دهد. شیر سروو الکتروهیدرولیک سیستم کنترل عددی خطای همگام سازی بلوک لغزنده را تصحیح می کند، به طوری که بلوک اسلاید می تواند همیشه در شرایط بار جزئی کامل با میز کار موازی بماند. دقت همزمان بلوک کشویی ≤±0.02 میلی متر است.

سیستم کنترل عددی اندازه باز شدن شیر تناسبی را کنترل می کند و شیر تناسبی ورودی روغن سیلندرهای روغن چپ و راست را تنظیم می کند. محورهای Y1 و Y2 -- سمت چپ و راست بلوک اسلاید به ترتیب مجهز به مقیاس گریتینگ خطی با دقت بالا GIVI (Y1-Y2) شرکت اروپایی ATEK است که برای اندازه گیری فاصله دقیق بین لام استفاده می شود. بلوک و میز کار مقیاس گریتینگ و ستون نرم به هم وصل شده اند و تغییر شکل ستون بر موقعیت یابی تأثیر نمی گذارد. داده های موقعیت بلافاصله به سیستم CNC بازگردانده می شود، که می تواند سیگنال کنترل دریچه سروو خروجی (S1-S2) را محاسبه کند. بنابراین، دقت موقعیت یابی لغزنده 0.02± ≤ میلی متر است.
