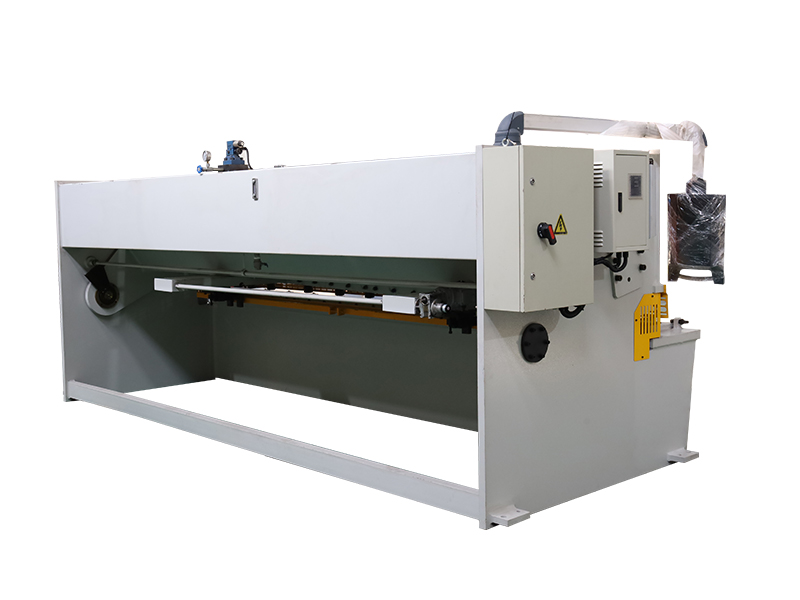

دستگاه برشی پرتو JM CNC یک دستگاه برش متداول در پردازش فلز است که با چرخاندن تیغه ، ورق های فلزی را بریده می کند. اصل کار شامل نگهدارنده تیغه فوقانی است که در یک حرکت نوسان در اطراف یک محور ثابت حرکت می کند و برای تکمیل عملیات برش ، ورق فلزی را در مقابل تیغه پایین فشار می دهد. دستگاه برشی پرتوی نوسان معمولاً برای پردازش ورق های فلزی نازک تر استفاده می شود و به دلیل ساختار ساده ، سهولت عملکرد و کارآیی آن شناخته شده است. این ماده به طور گسترده ای در صنایعی مانند ساخت ماشین آلات و پردازش ورق فلز استفاده می شود و این امر را برای تولید با حجم بالا و نیازهای دقیق برش مناسب می کند. دستگاه برشی پرتوی نوسان استانداردهای فنی بالا ، طراحی و رابط کاربر پسند را اتخاذ می کند. ما زاویه برش را برای دستیابی به دقت مستقیم و تحمل تحریف حداقل کاهش داده ایم. دستگاه برشی پرتوی JM Swing ، ایمنی استاندارد و راه حل های کارآمد را ارائه می دهد که می تواند توانایی های شما را ارتقا بخشد و ارزش شرکت شما را اضافه کند.
دستگاه برشی پرتوی نوسان

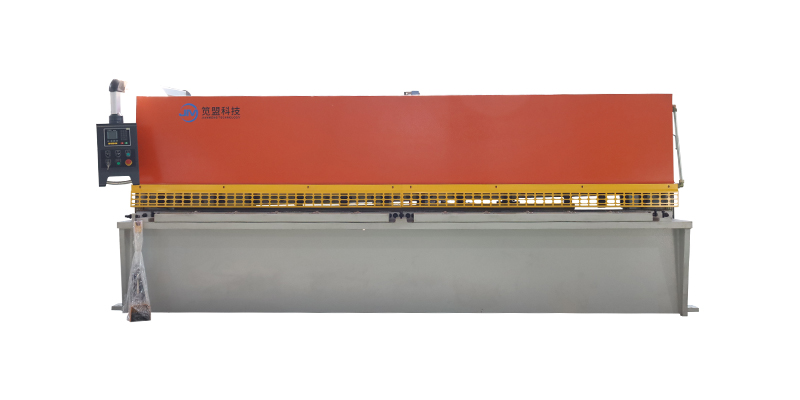

برش کامل:دستگاه برشی پرتوی نوسان CNC Guillotine CNC QC12Y-6 × 3200 Guillotine CNC به برش کامل ، کارآمد و دقیق پردازش ورق های فلزی مختلف برای اطمینان از لبه های صاف و بدون برس با هر برش دست پیدا می کند. با استفاده از فناوری پیشرفته و سیستم های کنترل با دقت بالا ، از آن به طور گسترده در صنایعی مانند ساخت ماشین آلات ، پردازش ورق فلز و تولید خودرو برای برش دقیق موادی مانند صفحات فولادی ، ورق های استیل و آلومینیوم استفاده می شود و نیازهای پردازش استاندارد را برآورده می کند.
لیست تنظیمات اصلی
سیستم کنترل : نانجینگ استون (E21S)
پمپ دنده داخلی : ایالات متحده آفتابی
موتور اصلی : موتور شنگووی چین
اجزای آب بندی : پارکر ایالات متحده
اجزای اصلی الکتریکی : فرانسه اشنایدر
تیغه : چین SJ
پیچ توپ : چین enze

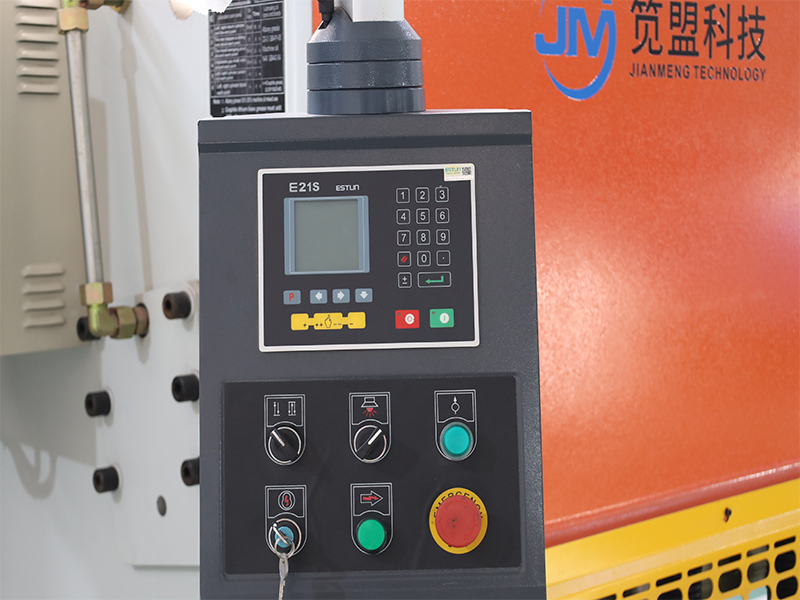

سیستم کنترل E21s
سیستم کنترل Estun E21s یک دستگاه تخصصی CNC است که برای نوسان دستگاه برشی پرتو طراحی شده است ، مناسب برای طیف گسترده ای از کاربران. این امر به طور قابل توجهی هزینه دستگاه برش CNC را در حالی که از دقت کار بالایی برخوردار است ، کاهش می دهد.

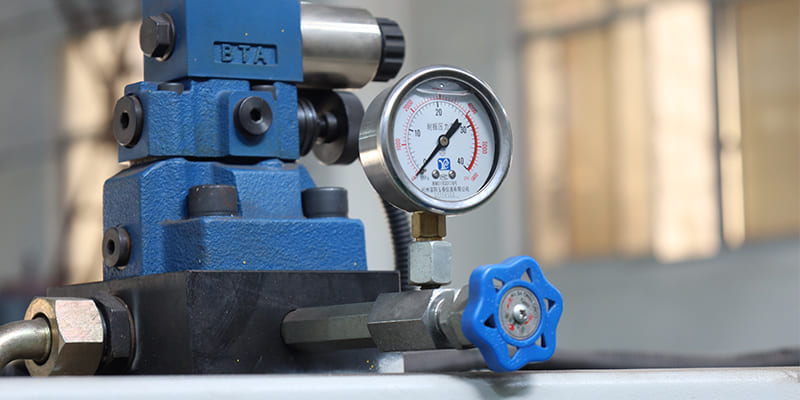

سنج فشار هیدرولیکی بادوام
سنج فشار هیدرولیک بادوام در دستگاه برشی پرتوی نوسان یک مؤلفه کلیدی است که برای نظارت بر فشار کار سیستم هیدرولیک در زمان واقعی استفاده می شود. به طور معمول در مدار اصلی سیستم هیدرولیک نصب شده است. این سنج به طور دقیق منعکس کننده تغییر در بار هیدرولیک در طی فرآیند برش ، کمک به اپراتورها در ارزیابی وضعیت عملیاتی دستگاه و اطمینان از ثبات و ایمنی عملیات برش است. در صورت فشار سیستم غیر طبیعی ، قرائت های سنج به عنوان یک مرجع حیاتی برای تشخیص گسل عمل می کنند و باعث نگهداری به موقع یا تنظیمات می شوند. سنجهای فشار استقامتی با کیفیت بالا معمولاً با ویژگی های مقاوم در برابر شوک و ضد نشت طراحی می شوند و خوانش های واضح و مقاومت در برابر ضربه را ارائه می دهند و آنها را برای نظارت دقیق در شرایط برش بلند مدت و با فرکانس بالا ایده آل می کند.
سیلندر فشار بهار
سیلندر فشار بهار دستگاه برشی پرتوی نوسان ، مؤلفه ای است که برای کمک به تثبیت و پشتیبانی از مواد ، به ویژه در طی فرآیند برش استفاده می شود. نقش سیلندر فشار بهار این است که اطمینان حاصل شود که مواد به طور محکم تحت فشار قرار می گیرند و در حین برش در محل نگهداری می شوند ، از جابجایی یا پیچ و تاب جلوگیری می کنند و از این طریق دقت و ایمنی برش را بهبود می بخشند.
دستگاه برش Guillotine QC11y-6 × 2500
حداکثر ضخامت صفحه برشی (استیل خفیف)
6.0 میلی متر
حداکثرضخامت صفحه برش M (فولاد ضد زنگ)
3.0 میلی متر
استحکام کششی صفحه برای برش
450-650 n/mm2
حداکثر عرض صفحه قابل برش
3200 میلی متر
ارتفاع جدول کار
800 میلی متر
سکته مغزی
10-600 میلی متر
قسمتهای کاربردی

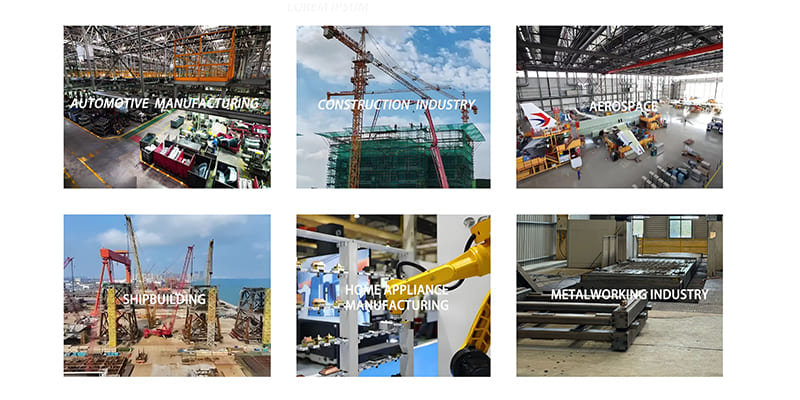

دستگاه برشی پرتوی نوسان به طور گسترده در بخش های مختلف صنعتی ، به ویژه در پردازش ورق فلز ، ساخت ماشین آلات ، قطعات خودرو ، کشتی سازی ، تجهیزات برقی ، لوازم خانگی و دکوراسیون معماری مورد استفاده قرار می گیرد. این ماده در درجه اول برای برش مستقیم و با دقت بالا از ورق های مختلف فلزی از جمله فولاد کربن ، فولاد ضد زنگ ، صفحات آلومینیوم و ورق های گالوانیزه استفاده می شود. دستگاه برش پرتوی نوسان با ساختار ساده ، عملکرد آسان و کیفیت برش پایدار ، به یک قطعه اساسی از تجهیزات برای پردازش صفحات فلزی متوسط و نازک تبدیل شده است.
